1과목_컴퓨터 구조와 디지털 저장매체_02 디지털 데이터의 표현

2. 디지털 데이터의 표현

1) 데이터의 구성단위

 > 물리적 단위

  - 실제 물리적 장치(메모리, 저장장치)에서 사용되는 단위로 0, 1의 내용만 저장할 수 있으며 최소 단위는 bit

단위	크기
비트(bit)	0이나 1만 저장하는 최소 단위
쿼터(quarter)	2bit = 1/4 byte
니블(nibble)	4bit = 1/2 byte
바이트(byte)	8bit
워드(word)	16bit = 2 byte
더블 워드 (double word)	32bit = 4 byte
쿼드 워드 (quard word)	64bit = 8byte

> 논리적 단위

 - 정보를 저장 및 처리하는데 사용되며, 디지털 포렌식 관점에서 분석 대상이 되는 최소단위

단위	크기
필드(field)	여러개의 바이트, 워드가 모여 이뤄진 파일 구성의 최소단위
레코드(record)	프로그램 내의 자료 처리 기본 단위 (논리적 레코드)
블록(block)	저장매체에 입출력될 때 기본 단위 (물리적 레코드)
파일(file)	관련된 레코드의 집합으로 하나의 프로그램 처리 단위
데이터베이스(database)	파일(레코드)의 집합, 계층적 구조를 갖는 자료 단위

2) 수체계 (Number system)

디지털 데이터는 기본적으로 이진수를 사용



1. 2진수 (Binary Numbers)

  - 컴퓨터 메모리의 기본 단위인 1byte(8bit)에 저장된 데이터를 나타냄



2. Byte 계산

  - 00000000 00000000 ~ 11111111 11111111 의 값을 저장할 수 있으며 0 ~ 65535 의 수를 저장할 수 있다.



3. 리틀 엔디안 ( Littele Endian)

  - 리틀 엔디안은 오른쪽부터 왼쪽으로 저장되는 방식

  > 리틀 엔디안 사용 시스템

   - 인텔 프로세서, DEC의 알파 프로세서

   - 리틀 엔디안 방식으로 저장된 숫자는 최소 바이트가 원래 있던 자리에 그대로 머물 수 있으며, 새로운 자리 수는 최대 수가 있는 주소의 오른쪽에 추가되어 컴츄터 연산이 매우 단순해시고 빠르게 수행 가능

   Ex) 1111 + 0001 = 10000



4. 빅 엔디안 (Big Endian)

  - 빅 엔디안은 왼쪽부터 오른쪽으로 저장되는 방식

  > 빅 엔디안을 사용하는 시스템

   - IBM 370 컴퓨터, RISC(Reduced instruction Set Computer), 모토로라 마이크로 프로세서

   - 일련의 문자나 숫자 저장에 잇어 자연스서운 방식

   - 숫자의 경우 두 숫자를 더한 결과를 저장하기 위해 모든 자릿수를 오른쪽으로 옮겨야 하는 일 발생

   Ex) 1111 + 0001 = 10000

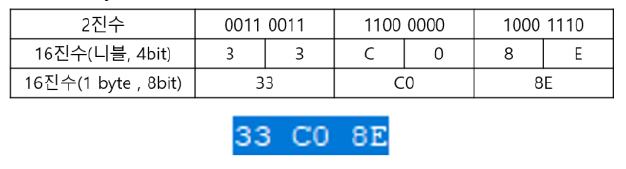

7. 16진수 (Hexadecimal Numbers)

  - 디지털 데이터는 2진수를 사용하지만 모든 데이터를 2진수로 표현하면 화면에 출력 또는 처리할 때 비효율적

  - 니블(4bit) 단위로 묶어서 표현하는 16진수를 사용하는 것이 이용에 편리함

8. 고정소수점

  - 고정 소수점 연산은 정수 데이터의 표현과 연산에 사용하는 방식이다.

  - 첫 번째 비트는 부호 비트로 양수(+)는 0, 음수(-)는 1로 표시

  - 나머지는 정수부가 저장되고, 소수점은 맨 오른쪽에 잇는 것으로 가정

고정 소수점 연산에서 음수표현 방법과 범위

 - 부호화 절대치 , 1의 보수는 표현 범위 -127 ~ 127

 - 2의 보수 표현 범위 -128 ~ 128

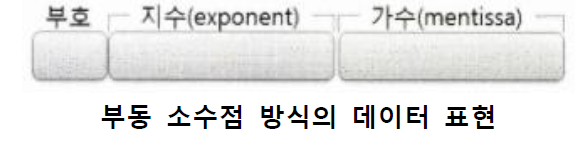

9. 부동 소수점

  - 실수 데이터의 표현과 연산에 사용

  - 실수 표현시 소수점의 위치를 고정하지 않고 그 위치를 난타내는 수를 따로 적는 것으로, 유효숫자를 나타내는 가수와 소수점의 우치를 알 수 있는 지수로 표현

3) 문자

1. 문자 코드

  - 디지털 포렌식 분석에서 문자 데이터를 분석할 때, 문자코드에 대한 이해가 있어야 의미를 보다 정확히 파악 가능

  - 특정 2진값으로 한글, 영러, 숫자, 특수문자 등의 모양을 정해놓은 문자 코드를 사용하고, 이는 세계표준으로 지정하여 서로 다른 시스템에서도 동일하게 해석될 수 있어야 한다.



2. ASCII 문자 코드

  - 미국 표준협회(ANSI)가 제정한 자료 처리 및 통신 시스템 상호간의 정보 교환용 표준 코드.

  - 제어부호 33자, 그래픽 기호 33자, 숫자 10, 알파벳 대소문자 52자, 공백문자 1개로 구성

  - 영문을 표기하는 대부분에 시스템에서 사용

  = 7비트, 128가지 기호를 정의하여 1바이트로 하나의 문자를 표현



3. BCD코드 (Binary Coded Decimal, 2진화 10진 코드)

  - 10진수 1자리의 수를 2진수 4bit로 표현

  - 대표적인 가중치 코드(Weight Code)

  - 사용이유 : 10진수 입출력이 간편함



4. EBCDIC (Extended Binaty Coded Decimal Interchange Code, 확장 2진화 10진 코드)

  - 하나의 영숫자 코드가 8비트 구성. 총 256개 문자 코드를 구성할 수 있으나, 실제 문자코드는 아스키 코드와 동일한 128bit개 이다.

   - 에러검출을 위한 패리티비트 추가시 총 9비트 사용 4개의 zone bit + 4개의 digit bit로 구성



5. 3초과 코드 (Excess-3 code)

  - 10진수를 표현하기 위한 부호

  - ECD 부호에 3을 더한것과 같다

  - 부호를 구성하는 어떤 비트값도 0이 아니다.

  - BCD code 중에서 산술 연산 작용에 가장 적합

  - 대표적인 자기 보수코드, 비 가중치 코드



6. 그레이 코드 (Gray Code)

  - BCD 코드의 인접하는 비트를 XOR 연산하여 만든 고드

  - A/D 변환, 입출력장치 등에 주로 사용

  - 하드웨어 에러를 최소로 하는데 적합



7. 패리티 검사 코드 (Parity Check Code)

  - 코드의 오류를 검사하기 위해서 Data bit이외에 1bit를 추가

  - 패리티 비트 : 오류 정보를 검출하기 위해 사용되는 비트

  - 1bit만 오류 검출 가능 : Odd parity (홀수 = 기수 패리티)

                                   Even parity (짝수 = 우수 패리티)

8. 해밍코드 (Hamming Code)

  - 오류 검출 및 교정이 가능한 코드

  - 해밍코드는 2bit의 오휴를 검출할 수 있고, 1bit의 오류를 교정할 수 있다.



※ 코드의 분류

분류	코드 종류
가중치 코드류	BCD(8421) 코드, 2421 코드, Biquinary 코드, 51111 코드
비가중치 코드	Excess 3 코드, Gray 코드, 2 out-5 코드
자기 보수 코드	Excess 3 코드, 2421 코드, 51111 코드
오류 검출용 코드	해밍코드, 패리티 검사 코드, Biquinary 코드, 2 out-5 코드



9. 한글 조합형, 완성형, 확장형 코드

 1) 조합형 코드

    - 2바이트 완성형 코드가 발표되기 전까지 사용되던 코드로 한글로 초성, 중성, 종성에 따라 조합하여 표현

    - 이론 상 한글 11,172자를 모두 표현할 수 있으며, 한글 입력에 대한 처리가 쉬웠으나 Ms Windows95에서 완성형 코드를 선택함에 따라 1990년도 중반까지 사용



 2) 완성형 코드

    - 2바이트 완성형 코드를 의미하며, EUC-KR로 표준화 되어 사용된다.

    - 완성형에서 한글은 연속된 두 개의 바이트를 이용해서 표현할 수 있으며, 첫 번째 바이트와 두 번째 바이트 모두 16진수 사이의 값을 가진다

    - 완선형 코드는 한글을 2,350자 지원  Ms Windows에서 선택함에 따라 최근까지 널리 이용됨



 3) 확장 완성형 코드

    - Ms에서 완성형 코드에 글자를 추가한 것으로 코드페이지 949로 불린다. ECU-KR과 마찬가지로 한글을 표현하는데 2바이트를 사용



10. 유니코드 (Unicode)

  - 전 세계의 모든 문자를 컴퓨터에서 일관되게 표현하고 다룰 수 있도록 설계된 산업 표준 코드, ISO 10646으로 정의된 USC를 말함

 1) USC-2와 USC-4

    - USC-2는 2바이트를 사용하여, 유니코드 31비트 문제 중 16비트 이하의 부분만 표현

    - USC-4는 4바이트를 사용하여 31비트의 모든 유니코드 영역에 표현

 2) UTF-8

    - 가장 일반적으로 사용하는 유니코드 포멧

    - 31비트 유니코드 1~6개의 바이트에 나누어 저장

    - 첫 번째 바이트에서 몇개의 바이트로 구성된지 파악

    - 아스키 코드 영역은 1바이트로 표현

    - 한글은 보통 3바이트로 표현

    - Ms에서도 UTF-8 지원

 3) UTF-16

    - USC-2 문자열 안에 유니코드의 21비트 영역의 문자를 표현하기 위해 도입, USC-2의 확장 버전

    - 16비즈 위의 21비트까지 표현 가능

 4) UTF-32

    - 각 문자를 4바이트로 표현



4) 데이터 인코딩

1. 데이터 인코딩

  - 숫자, 문자, 시간 등의 데이터를 다양한 인코딩 알고리즘에 따라 특수한 형태의 데이터로 변환



2. Based 64

  - 8비트 바이너리 데이터를 ASCII 영역의 문자들로만 이뤄진 일련의 문자열로 변환하는 인코딩 방식

  - 임의의 바이너리 데이터를 62개 ASCII문자의 조합으로 표현

  - 컴퓨터는 2진수를 사용하므로 62진수로 표현하기 위해서는 6비트의 2진수를 사용

  - Based64 인코딩은 E-Main\l을 통한 이진 데이터의 전송등에 많이 사용



3. Based58

  - Based58은 Based64와 같이 이진 데이터를 text로 변경해주는 인코딩 기법중 하나

  - 형태로 보면 Based64와 비슷하지만 내부 알고리즘은 다르다

  - 입력된 값을 big number로 변결하여 58로 나누고 그 나머지를 지정된 table에 대응하는 문자로 치환

  - 용도는 사용자가 직접 타이핑하거나 Copy & Paste를 용이하게 하기 위해서 사용된다.
